Фирмой «СофтАвтоматика» разработана и внедрена система диспетчеризации котельной и дренажной установки здания банка. Система разработана в рамках модернизации оборудования инженерных систем и является продолжением работ по комплексной автоматизации систем жизнеобеспечения здания банка. Ранее была внедрена система мониторинга температурного режима и состояния сети электропитания в серверных помещениях.

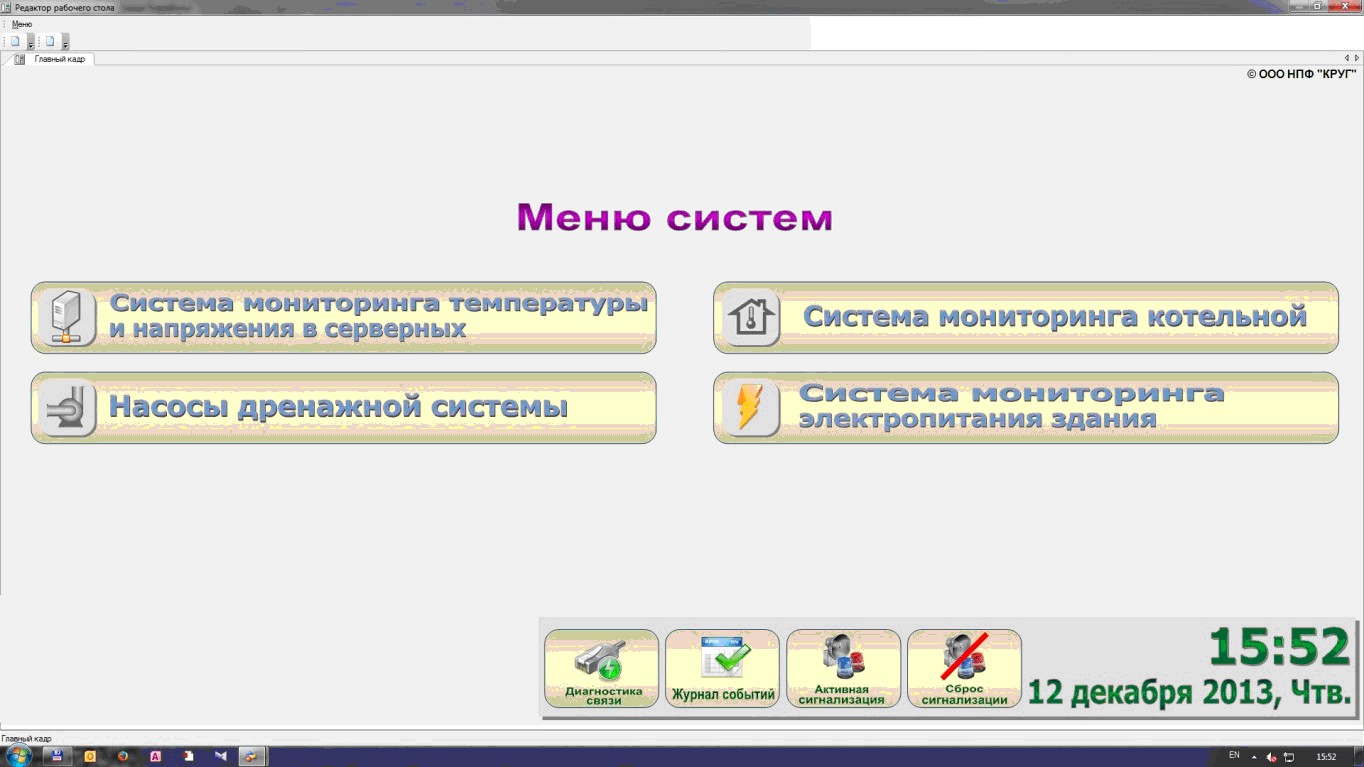

Системы созданы на базе SCADA/HMI DataRate и управляются с одного АРМ оператора без обновления программного обеспечения и технических средств.
Котельная расположена в отдельно стоящем здании, работает на природном газе и служит для автономного теплоснабжения здания банка и снабжения его горячей водой.

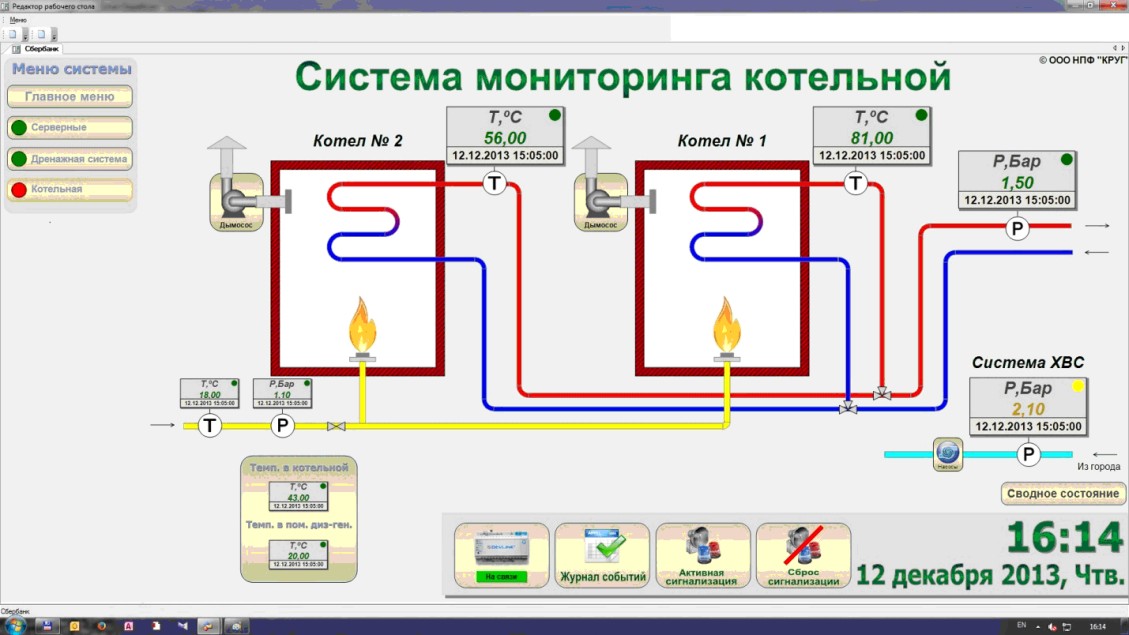

Функции диспетчеризации котельной:
- мониторинг основных параметров котельной (температура и давление теплоносителя и природного газа)
- съем информации с приборов защитной автоматики, которые установлены в помещении котельной
- архивирование информации по всем параметрам с последующим предоставлением ее в виде графиков, таблиц
- контроль аварийных ситуаций со звуковой и графической сигнализацией.
Измерение температуры и давления теплоносителя и природного газа производится датчиками, установлеными непосредственно на трубопроводах.
Дренажная установка расположена в подвальном помещении, два насоса которой обеспечивают отвод избыточных грунтовых и дождевых вод в систему канализации.

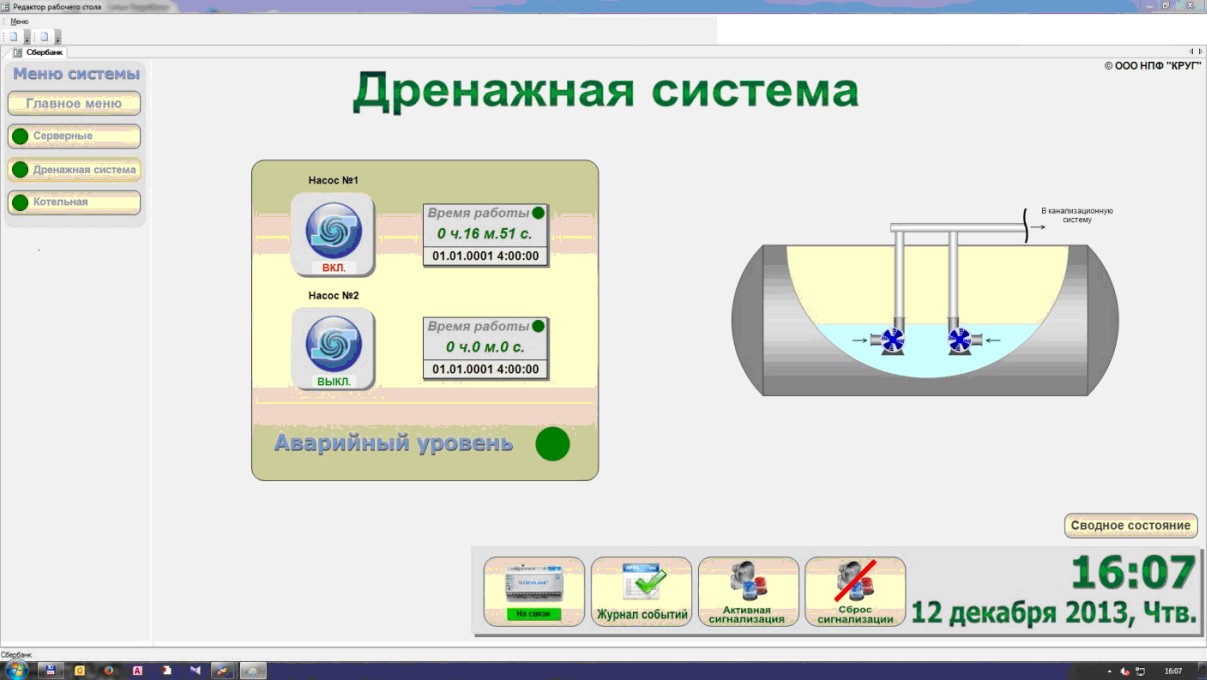

Функции диспетчеризации дренажной установки:
- контроль режимов работы насосов дренажной установки
- съем информации с приборов защитной автоматики
- архивирование накопленной информации по всем параметрам с последующим предоставлением ее в виде графиков, таблиц
- контроль аварийных ситуаций со звуковой и графической сигнализацией.
Дополнительно системой осуществляется мониторинг температуры воздуха в помещениях котельной и дизель-генератора. Дизель-генератор обеспечивает автономное электроснабжение здания банка при плановых отключениях электроснабжения или при возможных авариях.

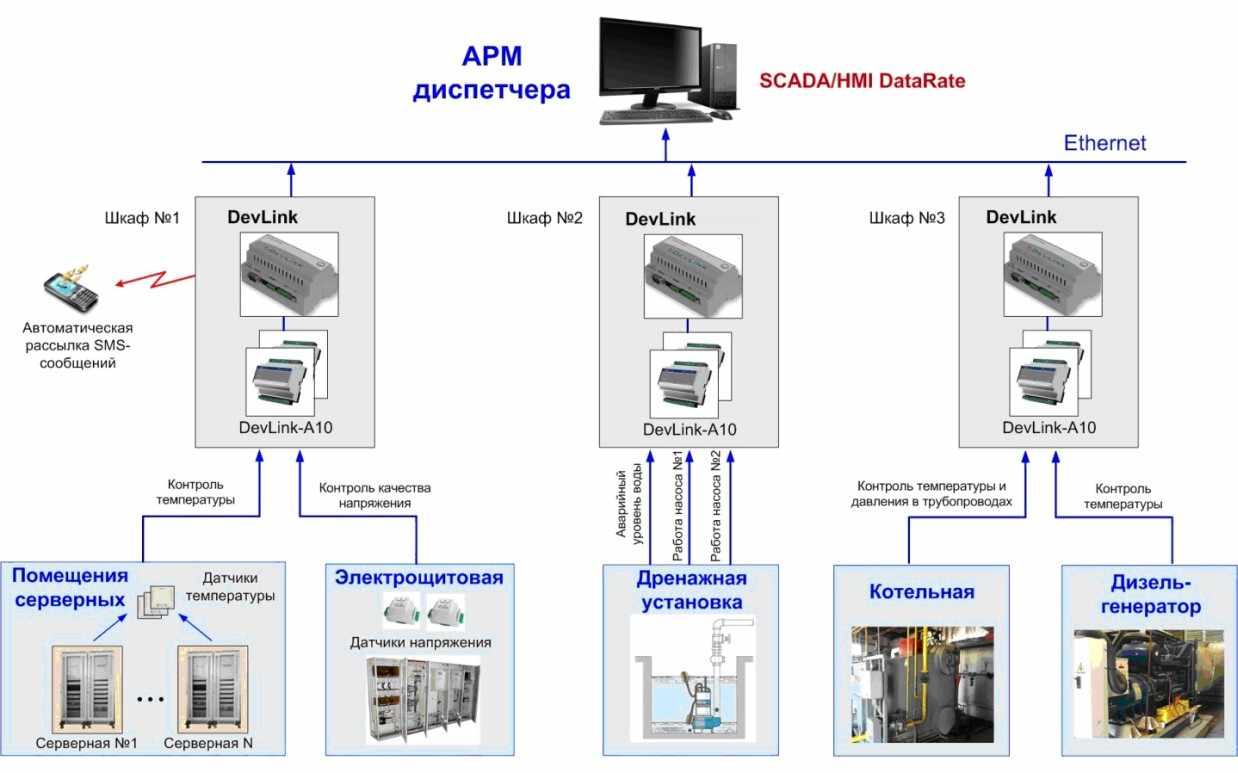

Архитектура системы
В иерархии выделяются три территориально и функционально распределенных уровня:
- уровень датчиков и приборов защитной автоматики

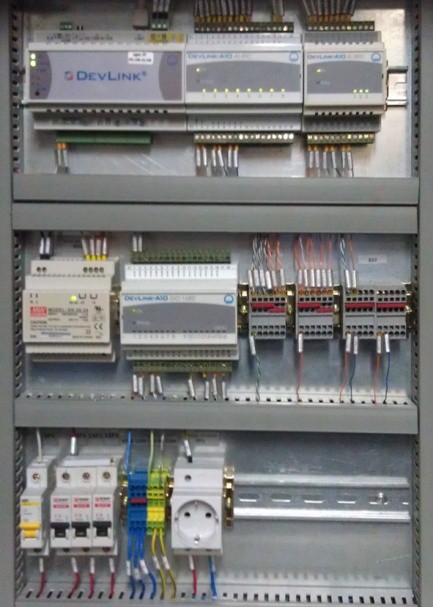

- уровень сбора данных, который включает в себя контроллеры DevLink в комплекте с модулями ввода-вывода DevLink-A10, осуществляющие опрос датчиков, а также коммуникационное оборудование связи
- уровень централизованного сбора, хранения и обработки данных – автоматизированное рабочее место диспетчера.
Предусмотрена возможность наращивания мощности системы и при необходимости подключения последующих систем автоматизации здания банка.
Основные слагаемые экономического эффекта от внедрения системы заключаются в предотвращении ущерба или уменьшении опасных видов ущерба путем своевременного информирования оперативного персонала о текущих значениях параметров и возможных аварийных ситуациях на объекте.
Успешное функционирование внедренных систем говорит об их готовности к тиражированию в применении к автоматизации крупномасштабных объектов коммерческой недвижимости, объектов бюджетной, социальной сферы и других административных зданий.
