Автоматизированная система диспетчерского контроля и учета теплоснабжения учебных корпусов и административных зданий МГАУ и СГАУ

Решение разработано студентами и аспирантами Московского государственного агроинженерного университета им. В.П. Горячкина (МГАУ) под руководством доктора технических наук, профессора кафедры информационно-управляющих систем Гируцкого И.И. на основе SCADA/HMI DataRate^®.

Назначение
Система предназначена для управления теплоснабжением административных и производственных зданий, а также коммерческого и технического учета отпускаемой и потребляемой тепловой энергии.
Управление, расчет экономических и технических параметров осуществляется в автоматическом режиме.

Объекты внедрения
В настоящее время система внедрена и осуществляет управление теплоснабжением корпуса энергетического факультета Ставропольского государственного аграрного университета и здания Инновационного центра МГАУ им. В.П. Горячкина.

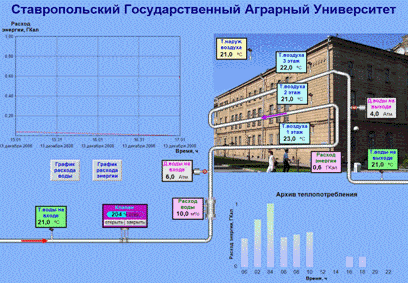

Главная мнемосхема АСУ ТП

Преимущества автоматизации учета теплоресурсов на основе SCADA/HMI DataRate

• более качественное управление технологическим процессом способствует снижению расходов энергоресурсов на 10-30%
• повышение эффективности и надежности работы технологического оборудования, благодаря исключению человеческого фактора, автоматизации защит и блокировок
• сокращение финансовых и временных издержек на обслуживание и ремонт за счет оперативности сбора и передачи всех технологических параметров на центральный диспетчерский пункт
• возможность использования в учебном процессе для подготовки инновационно активных специалистов.

Успешно реализованные в данной системе функции для управления и учета приведены ниже.

• распределенный учет потребления тепловой энергии (пара и горячей воды) по участкам, суткам, часам
• гибкое (день/ночь, часы) изменение температуры воздуха в помещениях и давления в трубопроводе в соответствии с заданным графиком
• дистанционная передача данных на центральный диспетчерский пункт
• ведение архивов событий и аварий.

Используя удобный интерфейс на основе SCADA/HMI DataRate, диспетчер получает текущую/архивную информацию о потреблении теплоносителя и эксплуатационных параметрах в виде подробных графиков и утвержденных отчетных форм.

• автоматизировано управление степенью открытия/закрытия клапанами
• реализованы автоматические защиты и блокировки.

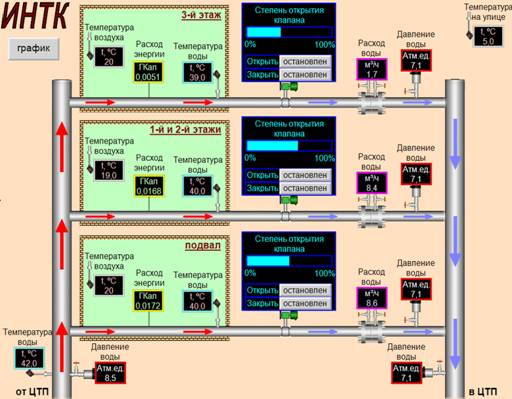

Мнемосхема расчета потребления тепловой энергии и дистанционного управления степенью открытия/закрытия клапанами с учетом температуры и времени суток
(на примере здания Инновационного центра МГАУ им. В.П. Горячкина)

• станция оператора на базе персонального компьютера с программным обеспечением SCADA/HMI DataRate
• расходомеры-счетчики теплоносителя
• датчики температуры воздуха и теплоносителя
• датчики давления теплоносителя
• шкаф управления на базе панель-контроллера РР-35 фирмы B&R
• электронные исполнительные механизмы.

Общая структура системы

Комментирует д.т.н., профессор ФГОУ ВПО МГАУ Гируцкий И.И. (gir_50@mail.ru):
«Мы хотим, чтобы выпускники нашей кафедры были востребованы на рынке труда. Инженерам-выпускникам необходимы знания современных технологий и программных средств, в том числе и SCADA. Преподавательским составом кафедры было принято решение найти и выбрать SCADA, которая соответствует следующим критериям:

• Простота изучения и удобный пользовательский интерфейс
• Доступность по цене
• Качественная техподдержка и сопровождение
• Функциональность, включая поддержку стандартных технологий ОРС-обмена данными с контроллерами нижнего уровня
• Известность в отрасли АСУ ТП и широта применения.

В процессе отбора нами было рассмотрено достаточно много образцов отечественного и импортного программного обеспечения. Выяснилось, что наиболее полно нашим критериям соответствует SCADA/HMI DataRate. Были приятно удивлены, узнав, что DataRate – это отечественная разработка, которая широко применяется в различных АСУ ТП как в России, так и за рубежом. Для изучения мы пользовались демонстрационной версией ПО, полученной с сайта разработчика, пошаговым обучающим средством «Быстрый Старт» и консультациями технических специалистов.
После изучения DataRate возникло желание применить данное программное обеспечение на практике. Нами была разработана и внедрена в Московском государственном агроинженерном университете и Ставропольском государственном аграрном университете автоматизированная система диспетчерского контроля и учета теплоснабжения. DataRate оказался простым в освоении и удобным в работе программным обеспечением.

В настоящее время разрабатываем методические материалы, планируем применять DataRate для подготовки студентов».
