Фирмой «КРУГ» разработана Система автоматизации крышных котельных на основе программных и технических средств собственного производства.
В ЖКХ к крышным котельным предъявляются особые требования: высокая степень безопасности и экологичности, простота ремонтных работ и экономичность. Эти показатели были достигнуты комплексным применением современной SCADA/HMI DataRate и отказоустойчивых аппаратных средств (например, контроллеров с высоким временем наработки на отказ).
Такой подход позволил получить следующие преимущества:
- Высокий коэффициент полезного действия за счет экономичного сжигания топлива
- Повышение безопасности и качества регулирования благодаря автоматизации розжига и исключения субъективных факторов из процесса управления
- Сокращение расходов на ремонты и своевременная диагностика
- Обеспечение персонала полной и достоверной информацией для принятия верных решений
- Низкий уровень шумов и вредных выбросов в атмосферу
- Увеличение срока службы агрегатов из-за отсутствия статического давления водного столба на агрегаты, трубопроводы и арматуру.

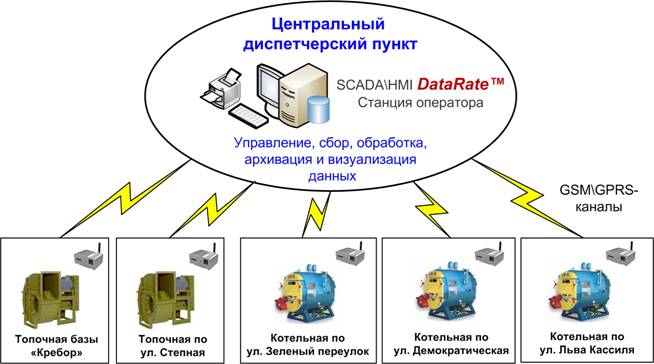

Общая архитектура системы
АСУ ТП котельных и топочных соединена средствами телемеханики с центральным диспетчерским пунктом по GSM\GPRS-каналам связи. Контроллеры технологических защит выполняются по схеме со 100%-ным «горячим» резервированием.
Автоматизированное рабочее место представляет собой ПК под управлением ОС Windows и установленным программным обеспечением SCADA/HMI DataRate.
Состав системы
- Оборудование топочных и котельных
- Микропроцессорные регуляторы
- Система бесперебойного питания
- Источники питания внешних цепей
- Датчики, установленные на оборудовании
ПК и программное обеспечение – SCADA/HMI DataRate, принтер.
Объекты управления
Осуществляется централизованный мониторинг и управление тремя крышными котельными и двумя топочными.
На основе SCADA/HMI DataRate автоматизированы следующие процессы:
- Управление температурой и давлением
- Управление оборудованием
- Контроль загазованности, ввод защит по достижению ПДК
- Каскадное управление группой котлоагрегатов по условию требуемой мощности и ввод необходимых защит
- Контроль расхода топлива и электроэнергии
- Контроль работы охранного и исполнительного оборудования.
Система максимально удовлетворяет техническим требованиям заказчика и может быть адаптирована при реализации на аналогичных объектах.
Функции системы
В представленной АСУ ТП обеспечения теплом объектов ЖКХ реализованы следующие функции.
Информационные функции
- Технический учет топлива и теплоносителей
- Непрерывная диагностика состояния системы
- Расчет технико-экономических показателей работы оборудования
- Контроль и регистрация действий оператора по изменению технологических параметров работы
- Обнаружение, сигнализация и регистрация отклонений параметров от установленных границ
- Контроль исполнения команд и достоверности измеренных технологических параметров
- Архивирование истории изменения технологических параметров
- Формирование, сохранение и печать отчета по каждому котлоагрегату
- Формирование и выдача оперативных данных
- Учет количества циклов наработки.
Информационные функции выполняются на SCADA/HMIDataRate-станции оператора.
Управляющие функции
- Реализация автоматических защит и блокировок
- Ввод данных и управление режимами работы
- Автоматическое дистанционное управление агрегатами:
- управление запорной арматурой, насосными агрегатами
- пуск и останов оборудования
- поддержание заданного давления в газо- и водопроводе
- поддержание заданного разрежения в топке и опрессовка
- розжиг запальника
- розжиг и вывод горелок на номинальную мощность
- управление клапанами подачи воды, газа и сброса пара.
В системе предусмотрены разные уровни доступа к изменению технологических параметров.

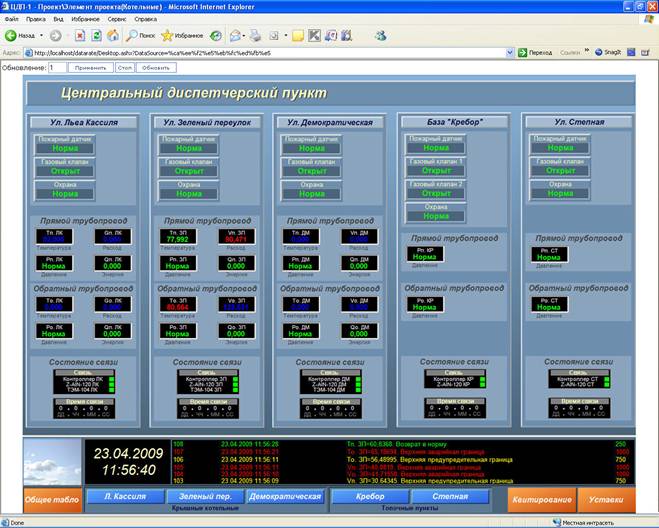

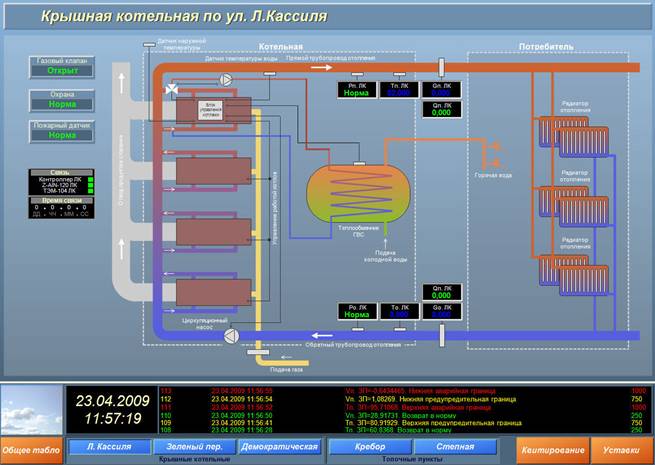

Управление и мониторинг результатов осуществляется через операторский интерфейс.
Разработчиками заложена возможность управления системой и доступа к архивной информации через сеть INTERNET.
Достоинства внедрения
При создании АСУТП мы широко применяем программные продукты НПФ «КРУГ». Как показывает опыт, решения получаются с высоким кпд, надежными и безопасными. Не стала исключением и данная система. Кроме того, применение подобных систем в ЖКХ экономично и является лучшей альтернативой центральным теплосетям.
В данном случае конечный потребитель не платит за потери тепла при передаче его на большие расстояния, за постоянный ремонт изношенных теплосетей.
Использование Модуля Модемных Каналов для связи с объектами позволило внедрить диспетчеризацию, осуществлять централизованное обслуживание всех котельных и топочных одной организацией.
На основе SCADA/HMI DataRate было создано простое в эксплуатации, надежное решение. Что важно для ЖКХ—система обладает приемлемой стоимостью.
Генеральный директор ПК «ТАЭС» Блохин В.В.
