Автоматизированная система управления наружным освещением Уральска (Казахстан)

В ноябре 2013 года запущена в эксплуатацию первая очередь автоматизированной системы управления наружным освещением (АСУ НО) города Уральска (Казахстан). Заказчиком системы является фирма «Жайык Жарыгы».

ТОО «Жайык Жарыгы» занимается эксплуатацией и обслуживанием системы уличного освещения, системы регулирования дорожного движения и линий электропередач Уральска.

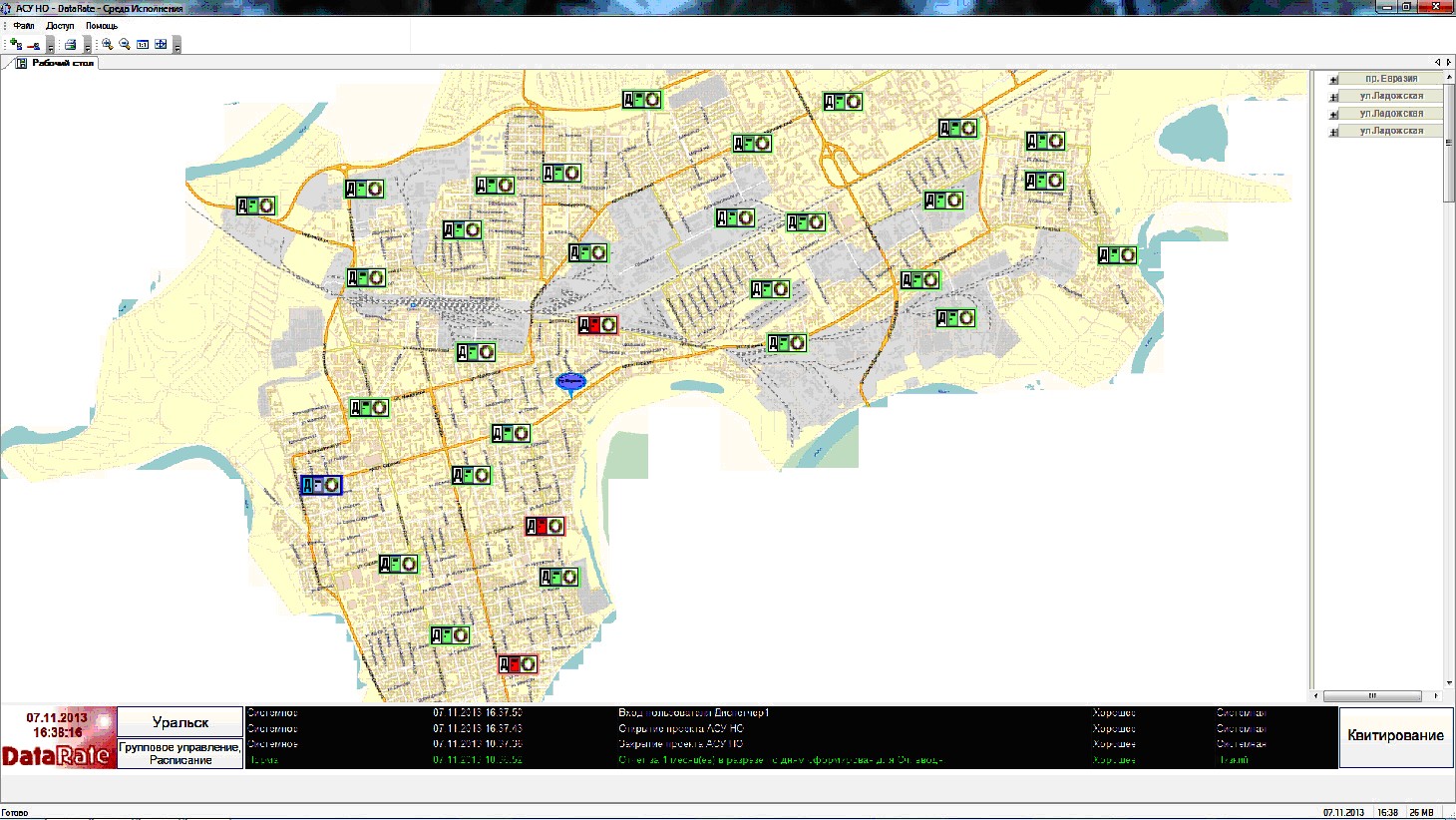

Панель диспетчерского управления системой

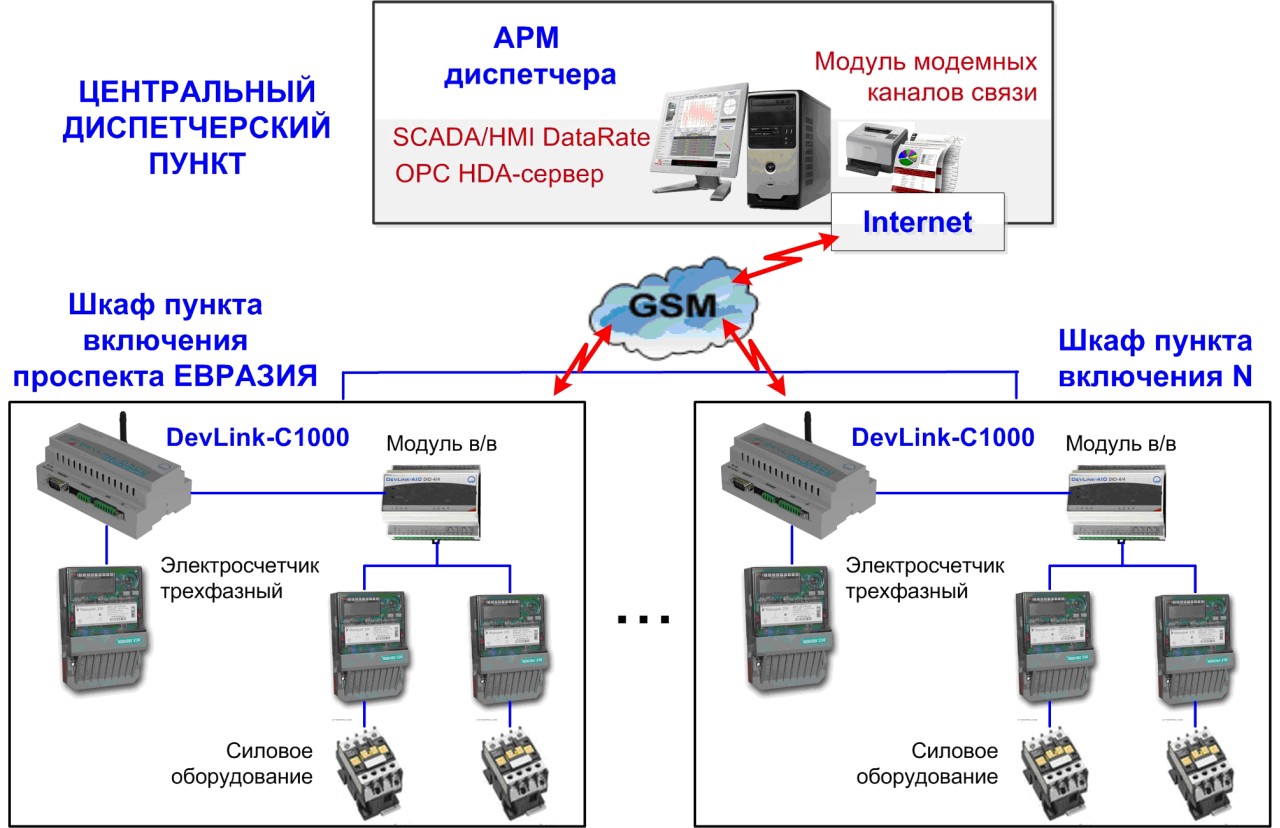

Структурная схема АСУ НО города Уральска

В первую очередь внедрения АСУ НО входит пункт включения проспекта Евразия. Контроллерное оборудование пункта включения имеет беспроводной канал связи GPRS с центральным диспетчерским пунктом (ЦДП), от которого поступают команды управления освещением (включение/отключение, смена режима и т.д.).

АСУ НО может работать в одном из четырех режимов:

• Автоматическом по расписанию – переключение режимов работы системы освещения по расписанию, указанному диспетчером.
• Автоматическом по времени восхода/захода – переключение режимов работы системы освещения по времени восхода и захода солнца.
• Ручном дистанционном – управление освещением с АРМ диспетчера. Диспетчер инициативно активирует необходимые переключения наружного освещения, например, в аварийной ситуации или при ремонтных и регламентных работах.
• Ручном аппаратном – управление освещением по месту установки ШУ. Обслуживающий персонал осуществляет переключения наружного освещения с помощью переключателей, установленных в ШУ ПВ, проводя необходимые проверки работоспособности при ремонтных и регламентных работах. Шкаф ПВ

Базовыми элементами, осуществляющими алгоритмическое управление освещением, являются промышленный контроллер DevLink-C1000 и модуль ввода/вывода DevLink-A10 DIO-16BD. Прикладное программное обеспечения центрального диспетчерского пункта разработано на базе SCADA/HMI DataRate.

АСУ НО обеспечивает переключение режимов системы освещения:

• дневной режим – все световые опоры отключены
• вечерний режим – все световые опоры включены
• ночной режим – включена треть световых опор с равномерным распределением.

Команды на переключение режимов системы освещения выдает промышленный контроллер DevLink-C1000.

Внедрение системы позволяет:

• Достичь высоких эксплуатационных характеристик оборудования и качества освещения за счет равномерного распределения энергоресурсов.
• Повысить надежность эксплуатации системы и качества уличного освещения за счет исключения «человеческого фактора» (например, несвоевременное отключение приводит к перерасходу электроэнергии, а несвоевременное включение приводит к увеличению количества жалоб на качество работы).
• Повысить уровень безопасности пешеходов и водителей.
• Осуществить постоянный контроль за качеством электроэнергии и тем самым уменьшить расходы на ремонт светотехнического оборудования, неизбежный при некачественном энергоснабжении.
• Обеспечить оперативное уведомление обслуживающего персонала о нештатных ситуациях по каждой из линий (неисправность критического числа ламп, превышение потребления, короткое замыкание и т.д.). Это приводит к снижению числа выездов обслуживающего персонала и повышению скорости реагирования на аварийные ситуации.

С работой АСУ НО уже познакомился и высоко ее оценил аким города Уральска Алтай Кульгинов. Видеорепортаж телекомпании ТДК-24.

Планируется расширение АСУ НО с охватом всего города. Предусмотрена возможность расширения системы путем добавления нового функционала и интеграции с другими автоматизированными системами (коммерческого учета энергоресурсов, диспетчеризации трансформаторных подстанций, тепловых пунктов, системы водоснабжения города).
