Пилотное внедрение консолидированного оперативно-информационного комплекса (КОИК) на базе WideTrack и DataRate

В мае 2009 года фирмой «КРУГ» проведено пилотное внедрение консолидированного оперативно-информационного комплекса (КОИК) в филиалах ТЭЦ-2 и ТЭЦ-4 Башкирской Генерирующей Компании (БГК). Разработанный комплекс выполняет функции информационной платформы для интеграции данных уровня АСУТП предприятия с уровнями MES/ERP/EAM. Данные разнородных систем управления, мониторинга и учета консолидируются в едином информационном пространстве и используются для расчета интегральных показателей эффективности работы всего предприятия.

В результате апробации проекта руководство БГК пришло к выводу, что система полностью решает стоящие перед предприятием  задачи консолидации данных, и приняло решение о внедрении программного комплекса на всех филиалах в полном масштабе для создания единой интегрированной автоматизированной системы управления предприятием (ИАСУП).

Архитектура
Консолидированный оперативно-информационный комплекс включает в себя программное обеспечение сервера консолидации технологических данных WideTrack™ и программное обеспечение расчётного сервера на базе SCADA/HMI DataRate®.

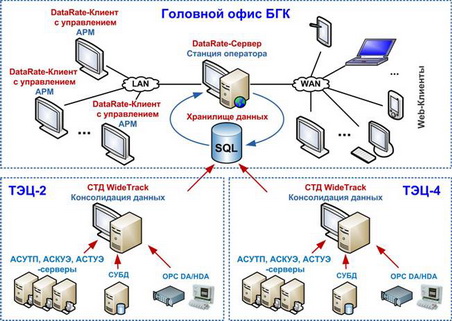

Рисунок 1 – Архитектура КОИК

Функции

В рамках пилотного проекта сервер консолидации технологических данных WideTrack осуществляет сбор информации c АСУТП 5-ти генераторов, 7-ми котлоагрегатов, 4-х теплофикационных установок. В качестве источников данных для него выступают АСУТП, АСКУЭ, АСТУЭ,  отдельные OPC DAHDA-источники, SQL-базы данных.

Используя алгоритмы агрегирования, WideTrack преобразует быстроменяющуюся информацию от источников данных в «медленный» реляционный формат с последующим сохранением в MS SQL Server, делая её доступной для обработки MES/ERP/EAM-приложениям. Кроме того, он позволяет создать новое, упорядоченное и легко интерпретируемое пространство имен технологических параметров, используемое на верхнем уровне. Данные в виде трендов и текущих значений сохраняются в СУБД в открытом формате и могут быть легко использованы для дополнительных расчетов любыми сторонними приложениями. Сервер консолидации технологических данных WideTrack выступает в качестве центрального звена, вокруг которого строятся все системы автоматизации предприятия.

Все расчетные функции, а также функции визуализации и организации клиент-серверного взаимодействия реализованы на основе SCADA/HMI DataRate. Современный инструмент для построения систем мониторинга, анализа и управления – DataRate – реализован на основе платформы Microsoft .NET  и включает в себя все необходимые средства для:

• обмена информацией с OPC DAHDAAE, SQL-источниками данных. Специализированный коннектор создан для обмена информацией с системой консолидации технологических данных WideTrack. Использование этого коннектора позволяет полностью абстрагироваться от знания структуры базы данных WideTrack и умения работать с SQL-запросами. Вся работа происходит на уровне интуитивно понятных названий технологических параметров
• реализации алгоритмов, промежуточных вычислений и расчётов произвольной сложности
• построения операторского HMI-интерфейса для организации рабочих мест в пределах intranet- и internet-сетей предприятия
• построения гибкой системы отчётов на основе Microsoft Reporting Services. Создание отчётов произвольной формы, их автоматическая рассылка и публикация.

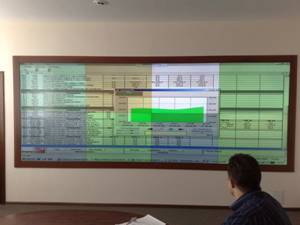

Рисунок 2 – Центральный диспетчерский щит. Демонстрация системы.

Выводы

Система предоставляет руководству и специалистам единую картину деятельности производства, построенную на основании концепции «прозрачного» предприятия. Коэффициенты использования энергоресурсов, показатели выработки и отпуска тепловой и электрической энергии, КПД теплового потока и множество других важных показателей доступны в системе в виде отчетов и мнемосхем как в режиме реального времени, так и в режиме ретроспективного анализа, в клиентах локальной сети и через Web-интерфейс. Такая картина особенно актуальна для крупных предприятий, предприятий с несколькими производствами и территориально распределённых  предприятий.

До конца 2010 года планируется создание и внедрение единого консолидированного информационного комплекса для всех филиалов БГК и центрального офиса в полном масштабе. Использование отечественного программного обеспечения WideTrack и DataRate позволит предприятию значительно сократить сумму совокупного владения системой, получить качественную техническую поддержку и реализовать максимально гибкую систему, адаптированную под российские условия эксплуатации.
