Система диспетчеризации МУП «КОСТРОМАГОРВОДОКАНАЛ»

Горводоканал г. Костромы, основанный в 1871 году, является одним из крупнейших природопользователей Костромской области. Ежегодно из Волги забираются, проходят очистку и подаются населению и предприятиям города около 54 миллионов кубометров воды, а также из артезианских скважин еще 40 тысяч кубометров воды.

Система диспетчеризации МУП «КОСТРОМАГОРВОДОКАНАЛ» предназначена для сбора и отображения данных о режимах работы оборудования территориально рассредоточенных насосных станций и водоочистных сооружений предприятия, их передачи на диспетчерский пункт для оперативного реагирования на нештатные ситуации и возможности проведения аналитических исследований по работе систем водоснабжения.

ЦЕЛИ И ЗАДАЧИ

• обеспечение оперативного реагирования эксплуатационных служб на аварии
• улучшение технико-экономических показателей работы системы водоснабжения
• повышение надежности и устойчивости работы системы водоснабжения
• улучшение качества работы системы водоснабжения
• длительное сохранение результатов измерений
• предоставление персоналу ретроспективной технологической информации (регистрация событий, диагностика оборудования и т.п.) для анализа, организации и планирования работы основного электрооборудования и его ремонта
• снижение затрат на ремонт за счет своевременного оповещения персонала о неполадках работы оборудования.

ФУНКЦИИ

• сбор и первичная обработка технологической информации от датчиков аналоговых и дискретных сигналов
• технологическая сигнализация, оповещающая о возникновении нарушений
• регистрация событий
• ручной ввод данных
• отображение информации оперативному персоналу
• предоставление информации пользователям корпоративной сети предприятия (Web-контроль)
• архивирование истории параметров
• сигнализация о несанкционированном проникновении на станцию
• возможность просмотра информации по месту (модули ввода/вывода с дисплеем).

АРХИТЕКТУРА

Система строится как иерархическая интегрированная автоматизированная система с распределительной функцией измерения. Данная система представлена четырьмя территориально и функционально распределенными уровнями сбора и обработки информации.

Нижний уровень (условно – уровень КИП) включает первичные преобразователи, вторичные преобразователи (преобразователи расхода, давления, состояния насосных агрегатов, интеллектуальные измерительные преобразователи), которые кабельными линиями связи соединяются с устройствами контроллерного уровня сбора и обработки информации.
Второй уровень (контроллерный) – системы автоматизации непосредственно насосных станций, на каждой из которых для решения задач автоматизации используются микропроцессорные устройства ввода/вывода и обработки сигналов с устройств нижнего уровня.

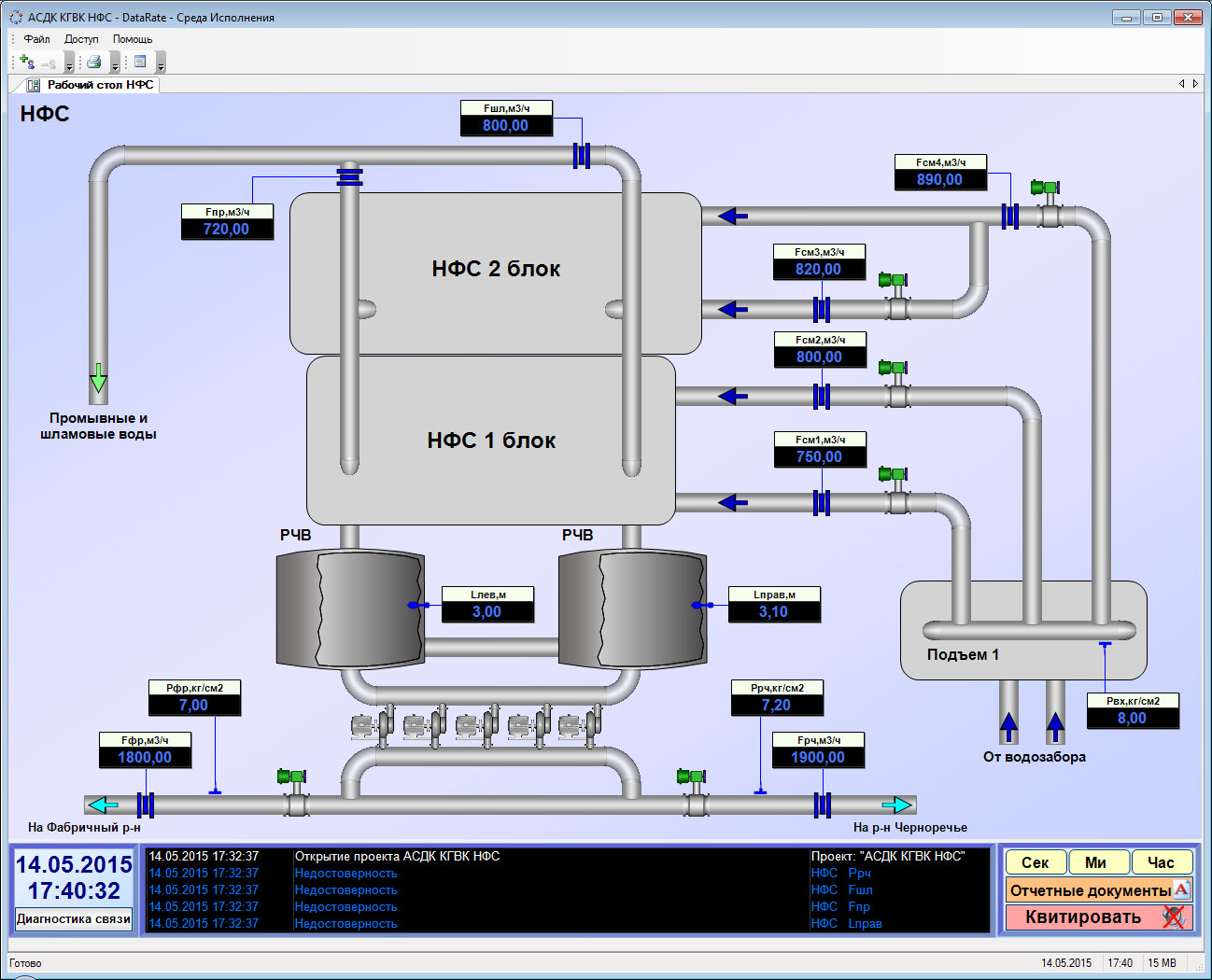

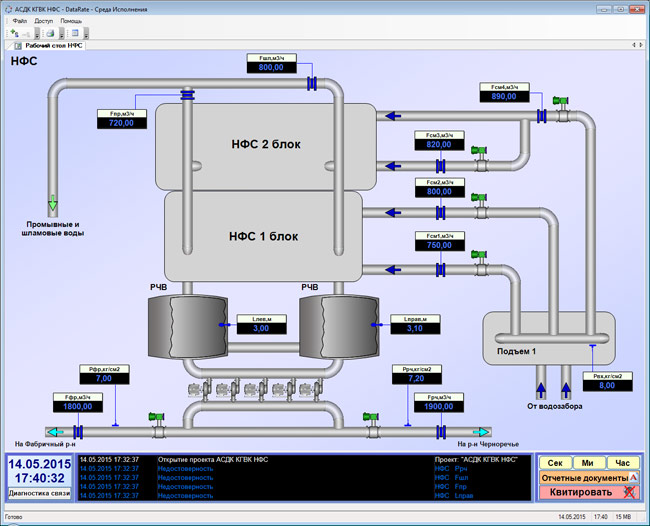

Третий уровень – два локальных АРМ оперативного персонала: насосной станции ОСВ и насосной фильтровальной станции с установленной SCADA/HMI DataRate.

На АРМ оператора ОСВ периодически передаются данные с насосных станций «Южная» и «Октябрьская» как с объектов одной технологической цепочки.
Верхний (четвертый) уровень – АРМ диспетчера центрального диспетчерского пункта системы водоснабжения (ЦДП), на котором установлена SCADA КРУГ-2000. АРМ диспетчера обеспечено надежным доступом к сети Интернет для организации обмена данными с контроллерным уровнем насосных станций.

Внедрение системы обеспечивает:

• своевременное предоставление оперативному персоналу достаточной и достоверной информации о ходе технологического процесса, состоянии оборудования и технических средств управления
• длительное сохранение результатов измерений
• предоставление персоналу ретроспективной технологической информации (регистрация событий, диагностика оборудования и т.п.) для анализа, организации и планирования работы основного электрооборудования и его ремонта
• снижение вероятности ошибочных действий оперативного персонала за счет своевременного предоставления информации в наглядном виде
• улучшение технологической дисциплины за счет точной и своевременной регистрации действий персонала
• улучшение условий труда эксплуатационного персонала
• повышение безопасности за счет контроля несанкционированного доступа.
