      Библиотеки

      С DataRate поставляются Системная библиотека, библиотека технологических объектов учета энергоресурсов и библиотека объектов электрических схем

      С DataRate поставляются Системная библиотека, библиотека технологических объектов учета энергоресурсов и библиотека объектов электрических схем. Библиотеки содержат шаблоны объектов, необходимые для создания автоматизированных систем. При создании копии объекта из библиотеки связь с библиотекой не теряется, поэтому любые изменения в библиотеке будут отражаться и на самом объекте – не надо вносить изменения на многих мнемосхемах, достаточно изменить только один раз в библиотеке!

      Библиотечному объекту можно добавлять новые свойства и переопределять доставшиеся в наследство. Любой созданный разработчиком объект можно поместить в библиотеку объектов. После этого он станет доступен для тиражирования в любом количестве в любом проекте. Таким образом, Пользователь может сам разрабатывать библиотеки и использовать их для коммерческого применения!














      Структура системной библиотеки объектов

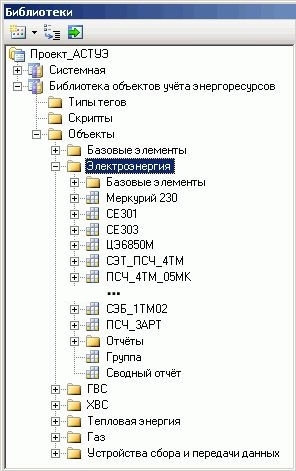

          Структура библиотеки объектов учета энергоресурсов


      Библиотека технологических объектов учета энергоресурсов для SCADA/HMI DataRate

      Библиотека технологических объектов энергоучёта – это мощный инструмент разработчика, позволяющий уменьшить время, необходимое на создание любых систем учета энергоресурсов (электричества, воды, тепла и газа). Библиотека содержит готовый набор шаблонов мнемосхем, скрипты и теги, типовые отчеты и другие данные, необходимые для создания проекта. Благодаря библиотеке разработчик может буквально за полчаса создать простую систему на несколько приборов учета.
      Весь процесс создания готового проекта с использованием объектов библиотеки максимально автоматизирован и упрощен. Так, механизм быстрого создания и привязки объектов, встроенный в SCADA DataRate, автоматизирует множество типовых функций. Мастер настройки технологических объектов позволяет добавлять в проект объекты приборов учета с автоматической привязкой к источникам данных и возможностью формирования главной мнемосхемы. При использовании OPC-серверов разработки ЭнергоКру и библиотеки проект учета энергоресурсов для SCADA DataRate реализуется с полностью автоматизированной привязкой тегов.

      На настоящий момент в состав библиотеки входят готовые объекты следующих приборов учета:

      Электроэнергия
      «Нижегородский завод имени М.В.Фрунзе»:
      СЭТ-4ТМ.02, СЭТ-4ТМ.02М, СЭТ-4ТМ.03, СЭТ-4ТМ.03М, ПСЧ-4ТМ.05, ПСЧ-4ТМ.05М, ПСЧ-4ТМ.05МК, ПСЧ-3ТМ.05М, СЭБ-1ТМ.02 Фирма «ИНКОТЕКС»:
      Меркурий-230 ОАО Концерн «Энергомера»:
      СЕ102,СЕ301, СЕ303, СЕ304, СЕ306, ЦЭ6850М ОАО «Саранский приборостроительный завод»:
      Лейне – Электро 01М

      Тепловая энергия и водоснабжение
      ЗАО «ВЗЛЕТ»:
      ВЗЛЕТ ТСР-034, 24, 23 НПФ «Теплоком»:
      ВКТ-7, ВКТ-5 НПФ «ТЭМ-Прибор»:
      ТЭМ-104, ТЭМ-106

      Другое
      НПФ «КРУГ»:
      DevLink-D500 ЗАО «ТЕПЛОВОДОХРАН»:
      Счетчик импульсов «Пульсар»


      Библиотека технологических объектов учета энергоресурсов распространяется бесплатно и может свободно дорабатываться пользователями!
      Мы приглашаем производителей любых приборов учета, а также системных интеграторов для взаимовыгодного сотрудничества по развитию отраслевых библиотек DataRate. При необходимости разработчик может на основе шаблонов существующих приборов создать свои собственные шаблоны для новых приборов, не включенных изначально в библиотеку.

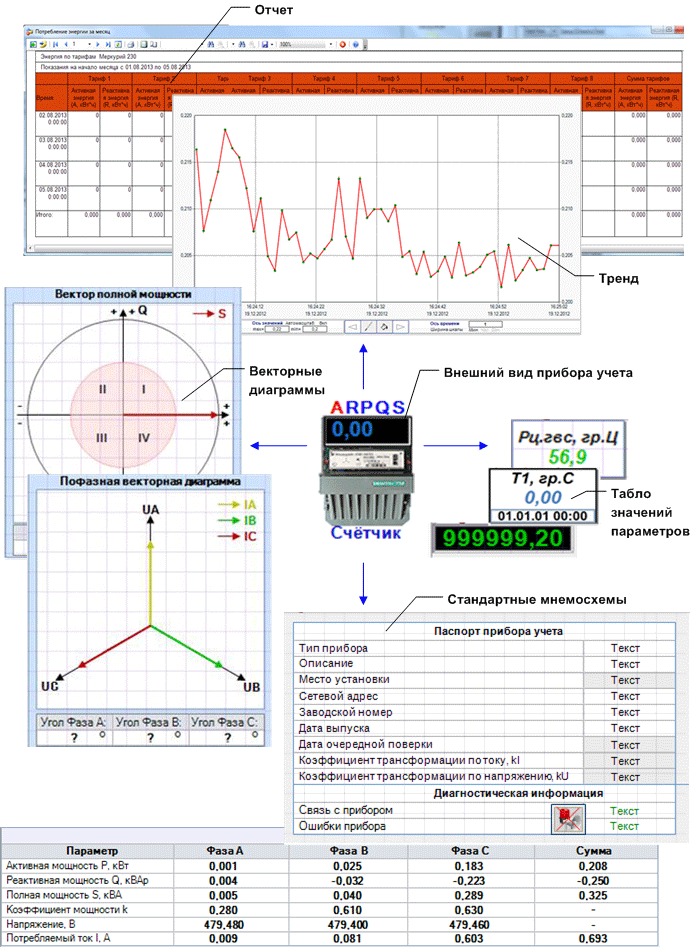

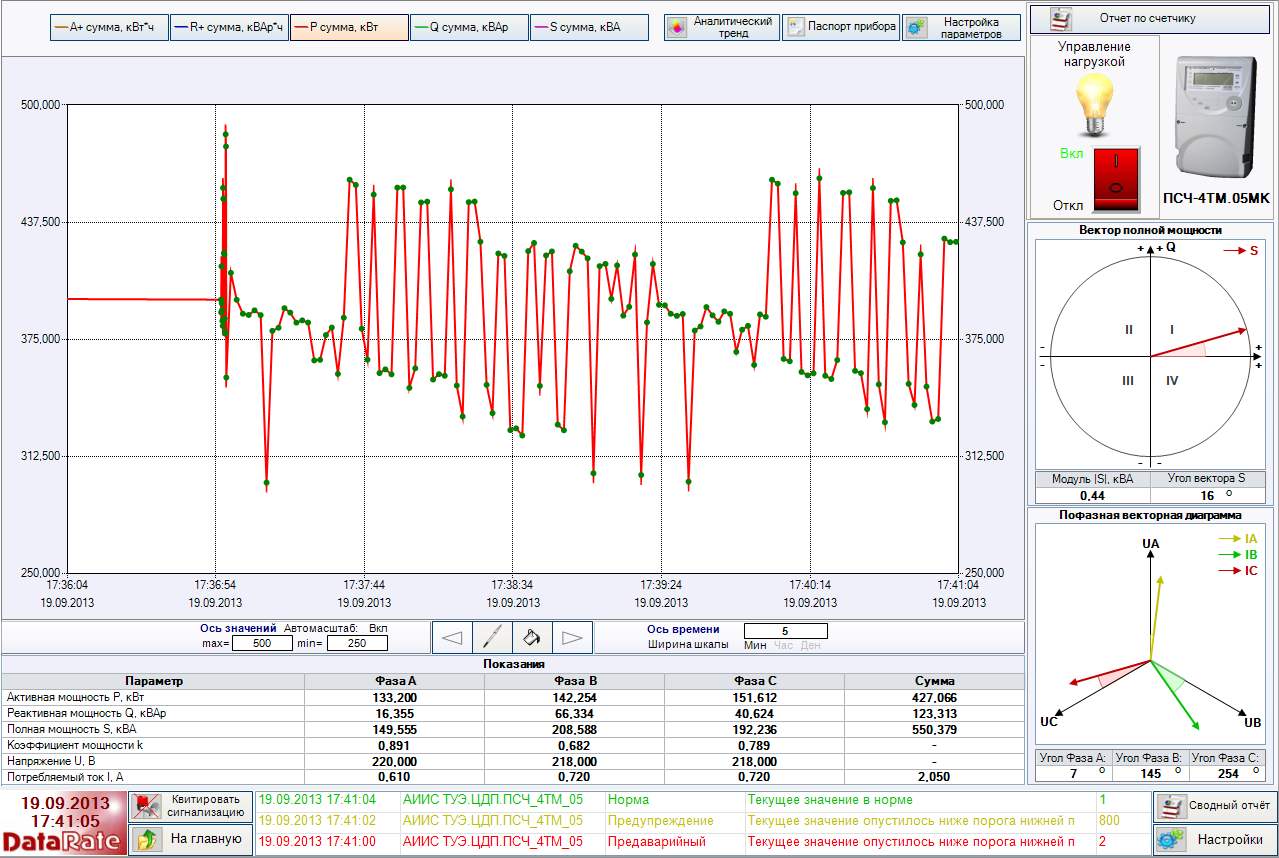

      Готовые проекты учета энергоресурсов, создаваемые при помощи библиотеки, обладают широким функционалом и качественной графикой. Возможно получение информации как по группам приборов, так и детальной информации по каждому счетчику. Для электросчетчиков с функциями управления электропитанием (ПСЧ-4ТМ.05МК, СЭБ-1ТМ.02) реализована возможность установки лимитов мощности, а также включение/отключение электроэнергии по команде от оператора.
      Группировка и перегруппировка приборов учета возможна в режиме исполнения проекта (в библиотеке версии 2.0).

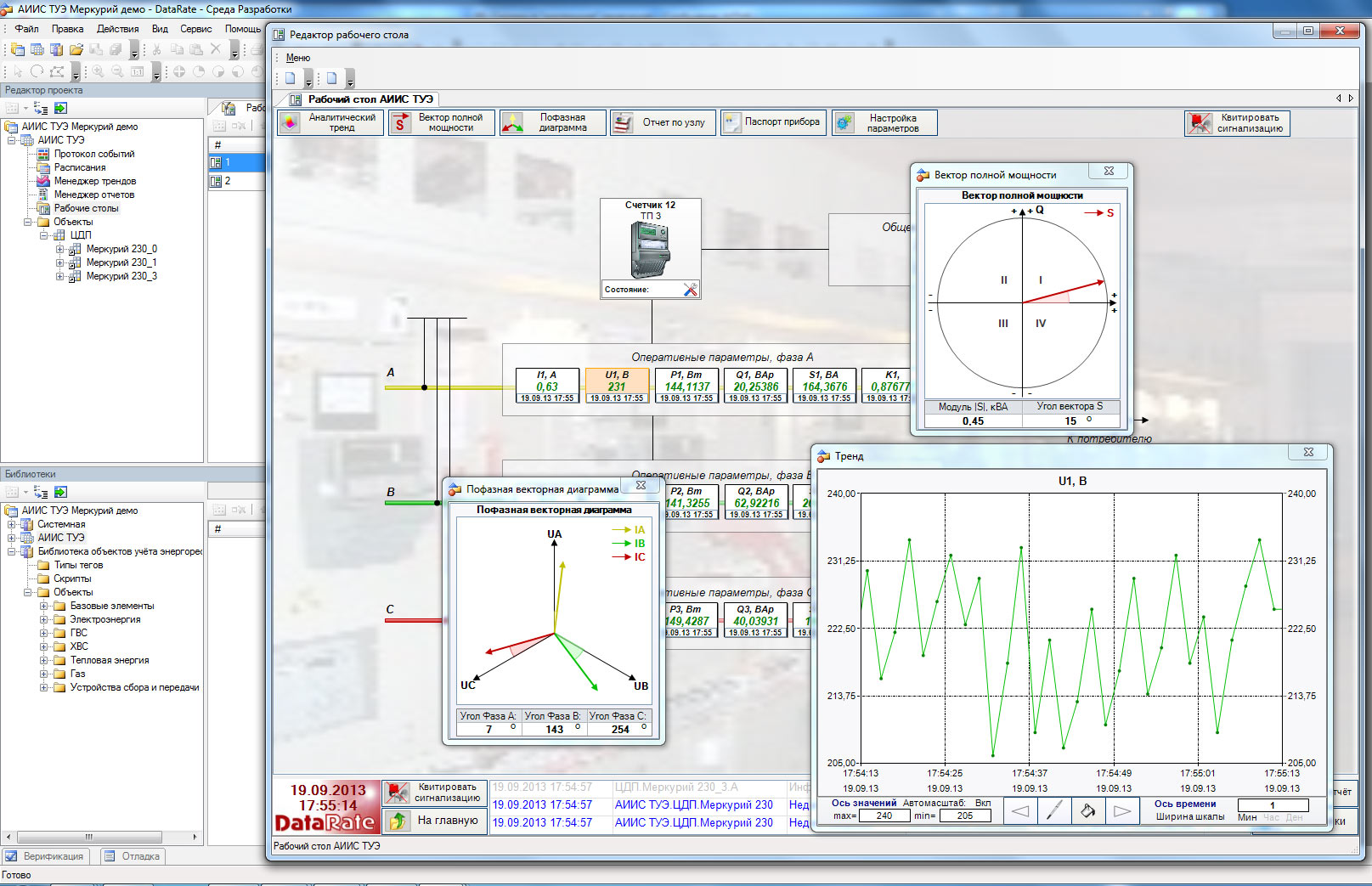

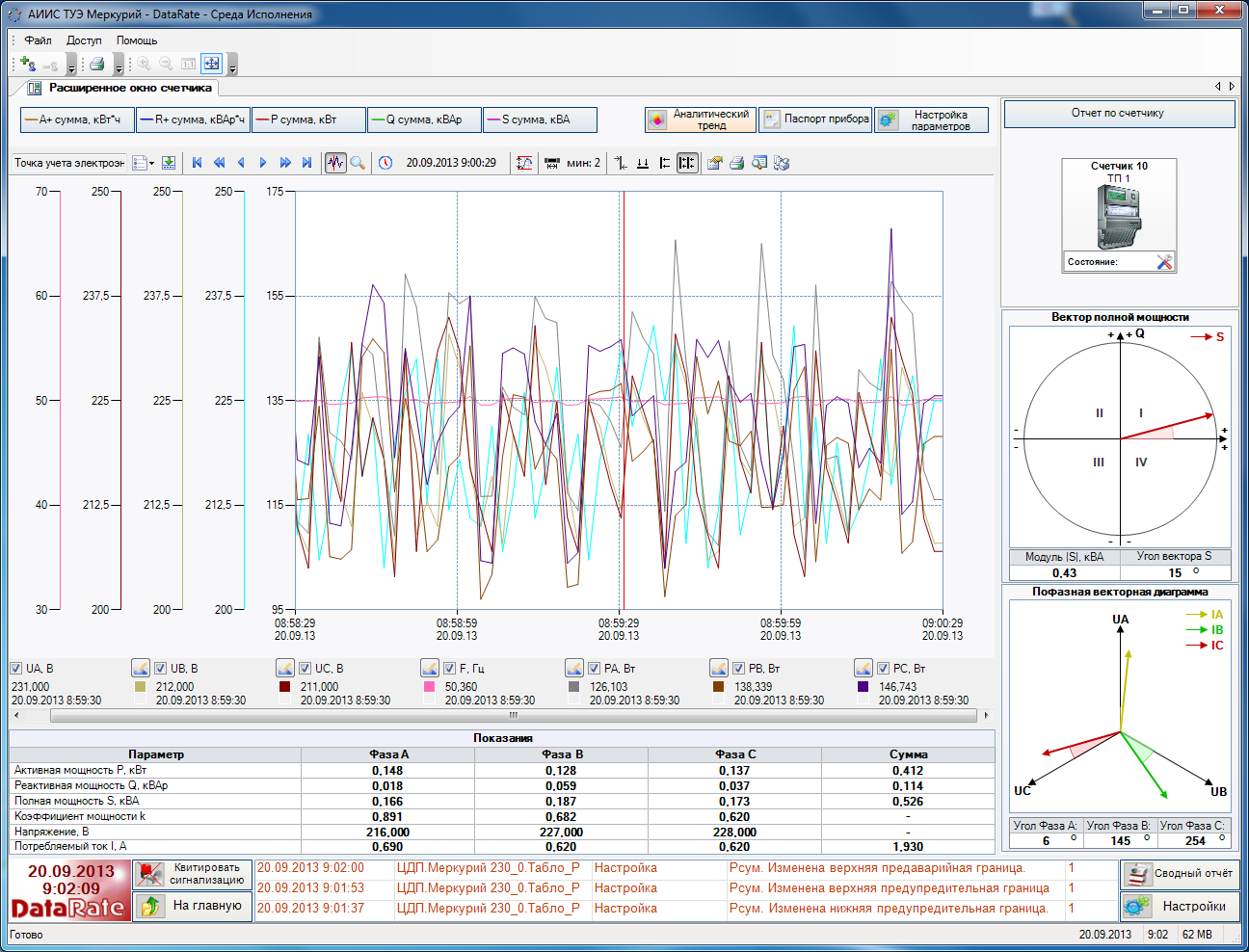

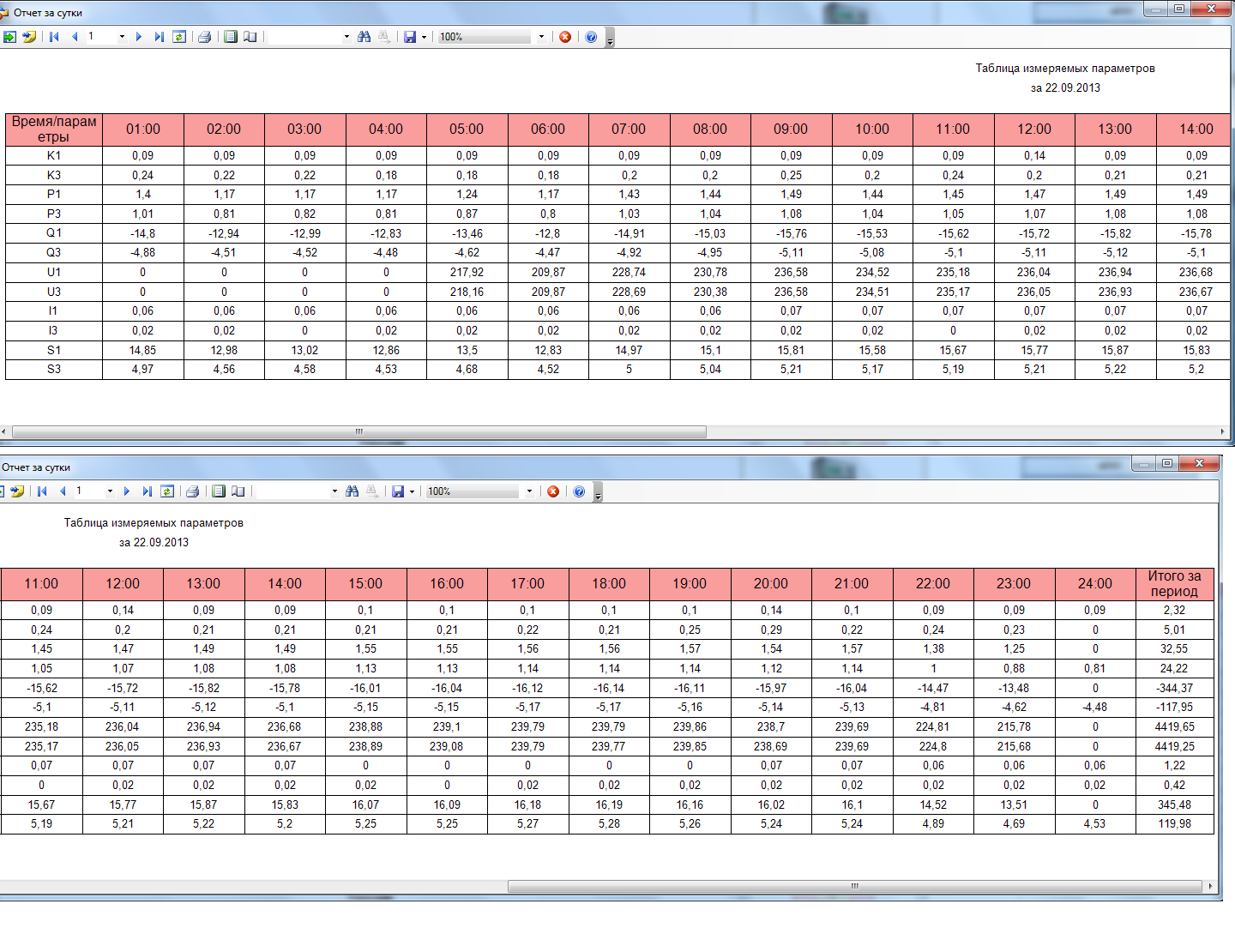

      Примеры экранов АИИСТУЭ, созданной на основе библиотеки

      Загрузить библиотеку

      Библиотека объектов электрических схем

      Загрузить библиотеку

      Библиотека объектов электрических схем предназначена для создания, просмотра, распечатки и хранения нормальных и оперативных схем электрических соединений в проектах автоматизированных систем контроля и управления объектов энергетики.

      Весь процесс создания готового проекта с использованием объектов библиотеки максимально автоматизирован и упрощен. Мастер создания и настройки объектов DataRate позволяет добавлять в проект объекты элементов электрических схем с автоматической привязкой к источникам данных и возможностью формирования главной мнемосхемы.

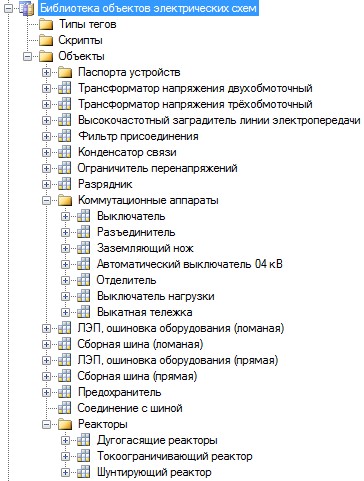

      Рисунок 1 – Структура библиотеки объектов электрических схем

      Каждый объект библиотеки содержат графическое изображение электрического элемента и его параметры. При смене значения Класс напряжения цветовое решение электрической схемы автоматически изменяется в соответствии с настройками проекта.

      Библиотека объектов электрических схем содержит объекты типовых элементов электрических схем (рисунок 1):

      • Устройства с неизменяющимся состоянием
      • Трансформаторы (двухобмоточные и трёхобмоточные)
      • Реакторы
      • Линии электропередачи и сборные шины
      • Устройства с изменяющимся состоянием. К этой группе относится коммутационное оборудование с состояниями: Включен, Отключен.

      Исключением является объект Выкатная тележка, который имеет ещё несколько рабочих состояний: Рабочее, Ремонтное, Контрольное.

      В библиотеке предусмотрена папка Паспорта устройств, которая содержит паспорта для каждой группы объектов

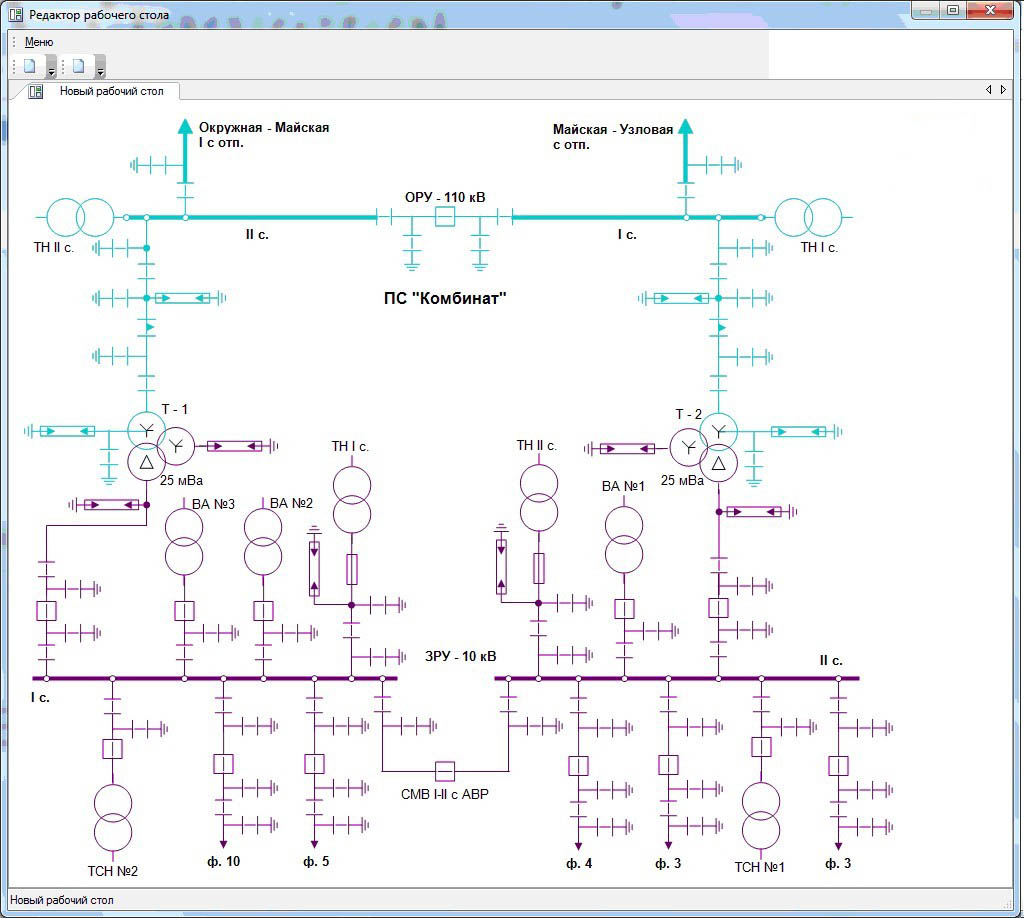

      Фрагмент мнемосхемы с изображением электрической схемы, составленной из объектов библиотеки, приведен на рисунке 2.

      Библиотека объектов электрических схем распространяется бесплатно и может свободно дорабатываться пользователями!
      При необходимости разработчик может создать свои собственные элементы электрических схем на основе шаблонов существующих элементов и включить их в библиотеку.

      Мы приглашаем разработчиков автоматизированных систем контроля и управления объектов энергетики, а также системных интеграторов для взаимовыгодного сотрудничества по развитию отраслевых библиотек DataRate.

      Загрузить библиотеку
