Интеграции

SCADA DataRate обладает широкими возможностями по организации информационного обмена, как с приборами и устройствами, так и с различными программными приложениями.

Интеграция по технологии ОРС

DataRate обеспечивает поддержку спецификаций ОРС DA/НDA/AE.

Это позволяет интегрировать автоматизированную систему, созданную на основе DataRate, с другой автоматизированной системой, имеющей в своем составе любые устройства и контроллеры с ОРС DA/ НDA/ AE- серверами.

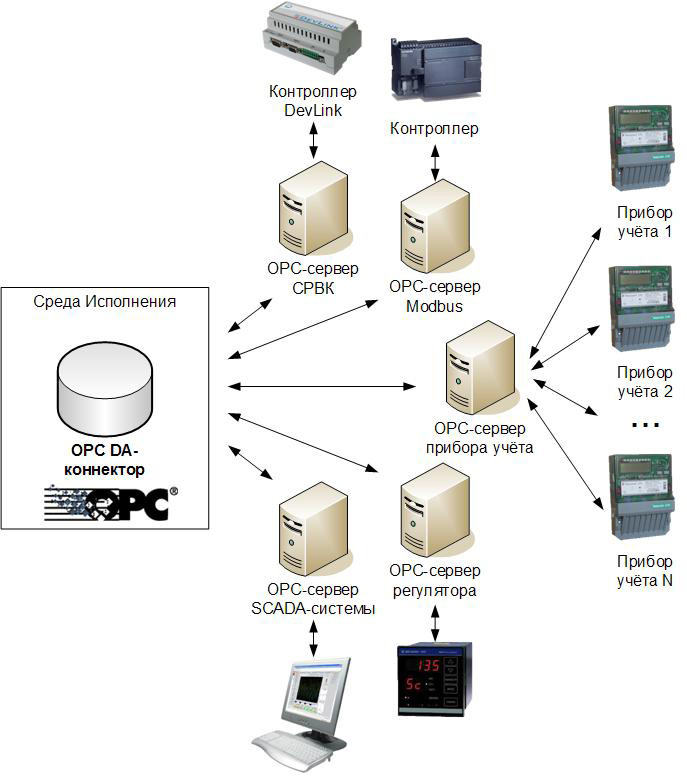

Пример организации обмена данными DataRate и ОРС DA сервера:

Интеграция с корпоративными системами

Для интеграции с корпоративными системами и базами данных DataRate поддерживает обмен данными с использованием: XML, ODBC, SOAP, HTML, WSDL и других технологий.

Интеграция на основе реляционных баз данных

DataRate использует следующие технологии для доступа к реляционным базам данных:

• MS SQL – Драйвер доступа к базе данных под управлением СУБД Microsoft SQL Server
• ORACLE – Драйвер доступа к базе данных под управлением СУБД Oracle
• OLE DB – OLE для баз данных. Спецификация доступа к данным, разработанная корпорацией Microsoft. Объединяет Open Database Connectivity API и OLE
• ODBC (Open Database Connectivity interface) – открытый интерфейс взаимодействия с базами данных. Стандартный API , разработанный Microsoft, позволяет приложениям, работающим под Windows или другими ОС, общаться с различными серверами реляционных баз данных.

Для обмена данными с реляционными СУБД DataRate предоставляетследующие возможности:

• Установка произвольного периода опроса источника данных
• Двусторонний обмен данными: СУБД – DataRate
• Вызов хранимых процедур
• Автоматическое восстановление связи после сбоя в работе
• Формирование сообщений в протоколе событий
• Поддержка любых источников данных, доступ к которым возможен по OLE DB или с помощью ODBC драйвера

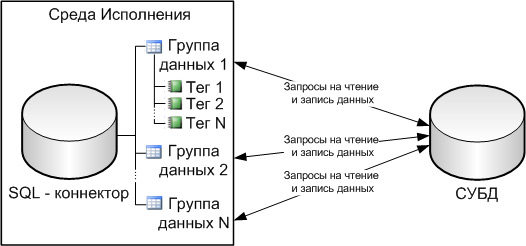

SQL коннектор – системный объект DataRate, который осуществляет обмен информацией между DataRate и реляционными базами данных.

Интеграция на основе Web-служб

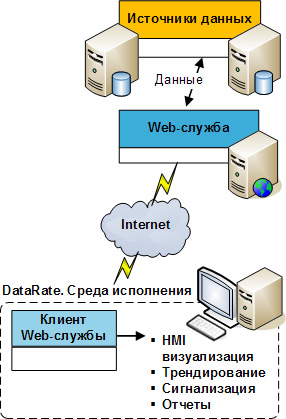

Для коммуникации с Web-службой в DataRate осуществляется автоматизированное построение клиента Web-службы.
В качестве коммуникационных протоколов обмена с Web-службами в DataRate используются TCP и HTTP.

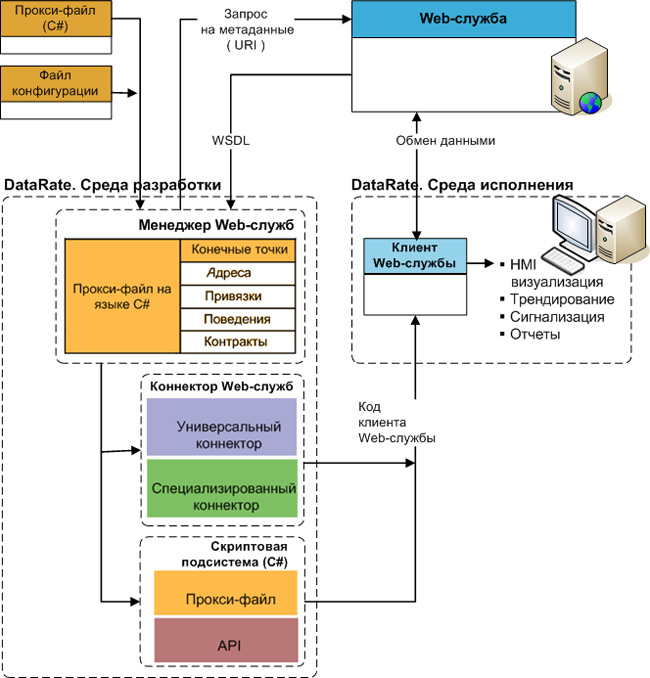

Компонентами DataRate, обеспечивающими построение клиента Web-службы, являются: Менеджер Web-служб, Коннекторы Web-служб, API Web-служб.
Менеджер Web-служб реализует два способа получения метаданных о конкретной Web-службе:

• «на лету» – путем динамической генерации метаданных по идентификатору инфраструктурной конечной точки (URI)
• извлечением метаданных из имеющегося прокси-файла и файла конфигурации. Прокси- и конфигурационный файлы могут быть получены, например, с помощью утилиты SvcUtil.exe.

Основным условием для получения в DataRate метаданных Web-службы является наличие у Web-службы WSDL-описания.

Построение клиента Web-службы в DataRate на основе информации, полученной и отредактированной в Менеджере Web-служб, возможно с помощью системных объектов – Коннекторов Web-служб или скриптовой подсистемы и API Web-служб.

Выгрузка данных об энергопотреблении в формате 80020

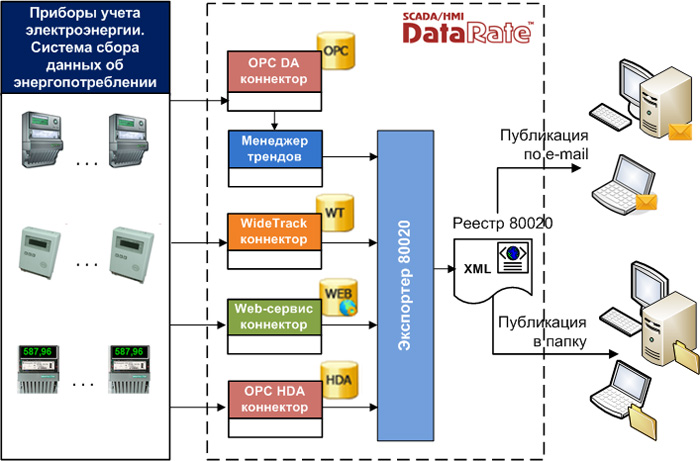

В SCADA DataRate реализован специализированный объект "Экспортер 80020", результатом его работы является XML-файл показаний приборов учета за указанный интервал времени.

Использование макета 80020 необходимо для участников оптового рынка электроэнергии и потребителей, обслуживающихся по ценовой категории 3 и выше. Макет 80020 предусматривает отправку в энергоснабжающую организацию часовых (получасовых) профилей мощности в электронном виде.

Таким образом, SCADA DataRate позволяет создавать АСКУЭ (автоматизированная система коммерческого учета электроэнергии) для потребителей разнличных ценовых категорий.

Консолидация корпоративных данных

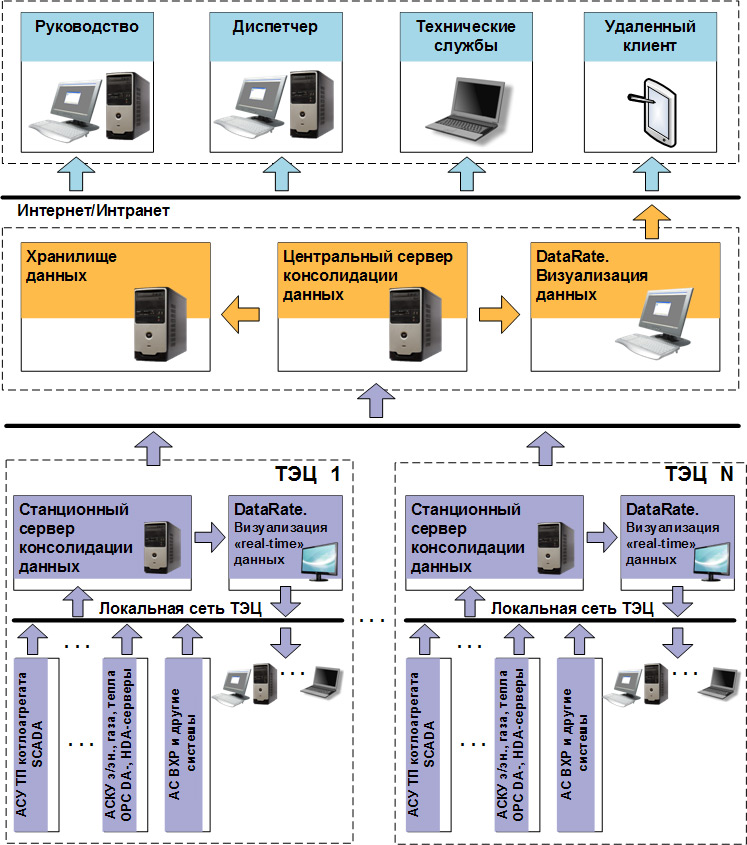

Консолидация корпоративных данных предприятий, крупных и территориально рассредоточенных компаний для их эффективной визуализации и обработки может осуществляться на основе сервера WideTrack.

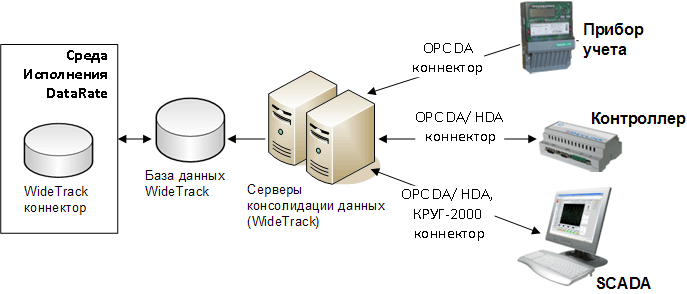

WideTrack коннектор – системный объект DataRate, который предназначен для получения текущих значений и истории (трендов) из базы данных сервера консолидации технологических данных WideTrack.

В DataRate реализованы два специализированных коннектора к Web-сервису сервера консолидации технологических данных WideTrack: WebService WideTrack DA коннектор, WebService WideTrack HDA коннектор.

Экспорт данных
Экспорт данных предназначен для сохранения данных из трендов в файлы формата XML и CSV.
Экспорт данных осуществляется с помощью объектов-экспортеров:

• Экспортер в CSV
• Экспортер в XML
